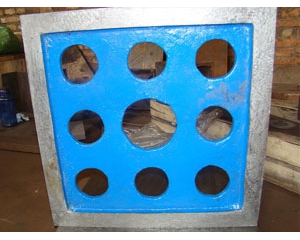

方尺,鑄鐵方尺
】 產品詳細參數 瀏覽 757 次
鑄鐵方尺的用途：具有垂直平行的框式組合,適用于高精度機械和儀器檢驗及機床之間不垂直度的檢查.是用來檢查各種機床內部件之間不垂直度的重要工具。
鑄鐵方尺：按GB6092-85標準制造，材料HT200-250，用于垂直度、平行度檢測，并可做為90°測量基準。
|
規格mm |
相對測量面平行度 |
相鄰兩側面垂直度 |
測量面直線度 |
||||||
|
精度等級um |
|||||||||
|
0 |
1 |
2 |
0 |
1 |
2 |
0 |
1 |
2 |
|
|
200×200×30 |
4 |
8 |
16 |
1.5 |
3 |
6 |
4 |
8 |
16 |
|
250×250×30 |
4.5 |
9 |
18 |
2 |
8 |
8 |
4.5 |
9 |
18 |
|
300×300×30 |
5 |
10 |
20 |
2.3 |
9 |
9 |
5 |
10 |
20 |
|
400×400×40 |
6 |
12 |
24 |
2.6 |
10 |
10 |
6 |
12 |
24 |
|
500×500×50 |
7 |
14 |
28 |
3 |
12 |
12 |
7 |
14 |
28 |
|
600×600×50 |
8 |
16 |
32 |
3.5 |
14 |
14 |
8 |
16 |
32 |
